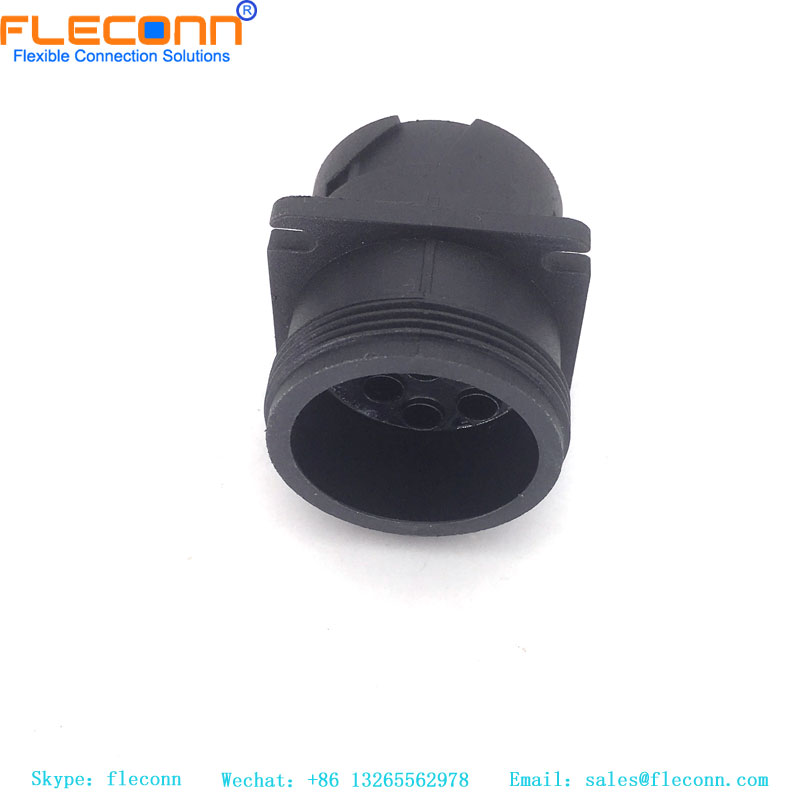

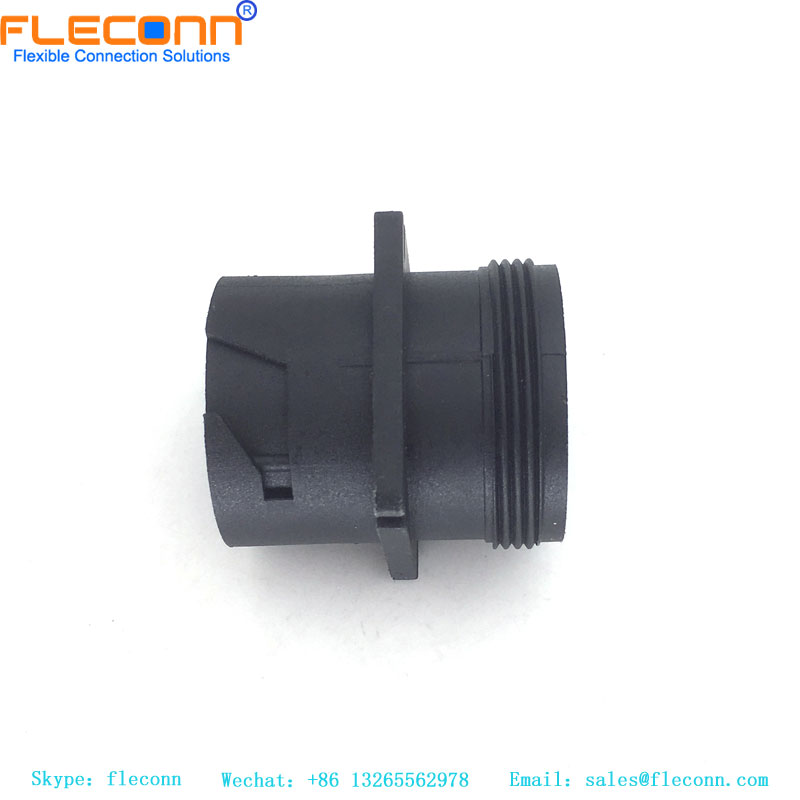

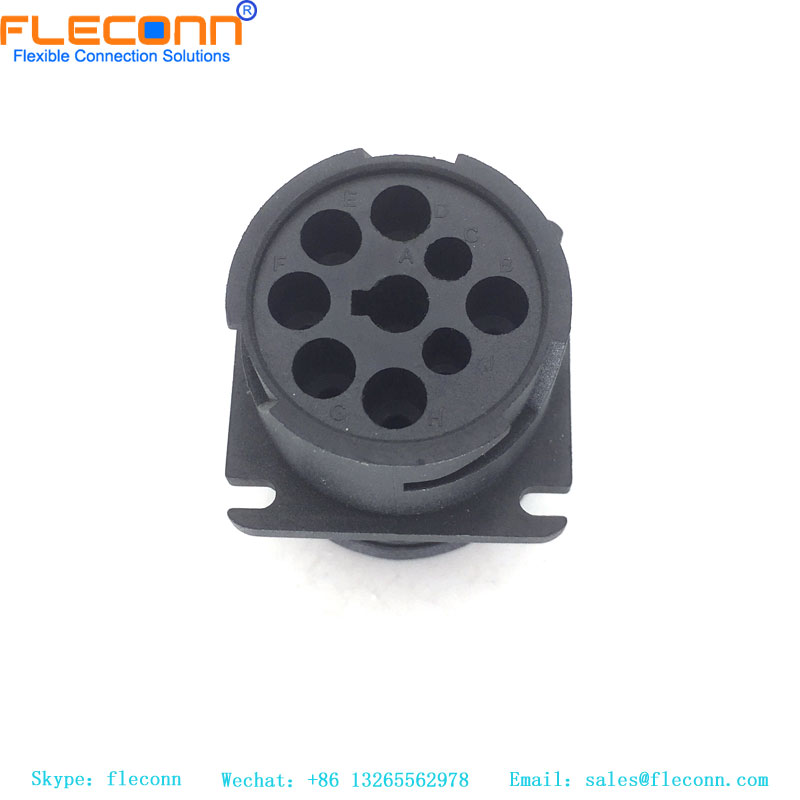

Connecteur fil à fil DEUTSCH HD série 9 broches HD10-9-1939P
Connecteur fil à fil DEUTSCH HD série 9 broches HD10-9-1939P Connecteur fil à fil DEUTSCH HD série 9 broches HD10-9-1939P Connecteur fil à fil DEUTSCH HD série 9 broches HD10-9-1939P

Connecteur fil à fil DEUTSCH HD série 9 broches HD10-9-1939P

No. d'article: HD10-9-1939P
Série de produits : Série Deutsch HD10 Numéros de broches du connecteur : 9 broches/9 contacts Sexe : Femelle Type de terminaison : Bornes à sertir Caractéristique : Classe IP67 anti-eau et anti-poussière lorsqu'il est accouplé à un connecteur compatible
Citation requise
Description
Description

Connecteur fil à fil DEUTSCH HD série 9 broches HD10-9-1939PDescription

FLECONN peut personnaliser divers faisceaux de connecteurs TE/AMP pour ses clients, dans le but de transmettre de manière fiable des données, de l'énergie et des signaux dans les pires environnements et dans les conditions d'utilisation les plus extrêmes. Différents types de faisceaux de connecteurs peuvent être produits en fonction des besoins du client, ce qui peut réduire la taille et la consommation électrique des applications et améliorer les performances.

données techniques

Subsititude de connecteur fil à fil série Deutsch HD10, terminaison par sertissage

Paramètres mécaniques et électriques Norme de référence DIN EN 61076-2-109
Courant nominal 0,5A
Tension nominale 48V
Tension d'impulsion 300V
Résistance des contacts ≤10mΩ
La resistance d'isolement ≥100 MΩ
Blindage CEM Blindé
Résistance à la corrosion Test au brouillard salin > 48 heures
Durabilité >500 cycles d'accouplement/désaccouplement
Couple de serrage Recommandé : 1,0 Nm
Maximum : 1,2 Nm
Matériaux Contact masculin Bronze phosphoreux
Placage de contact Or (Au)
Insérer le corps isolant PA66+GF, Noir
Vis Écrou Laiton, CNC
Placage d'écrou de vis Plaqué nickel
Coque extérieure Alliage de zinc, nickelé
Joint torique Caoutchouc
Presse-étoupe Pennsylvanie
Écrou de presse-étoupe Alliage de zinc, nickelé
Câble accouplé Diamètre extérieur du câble 6mm ~ 8mm
Méthode de connexion filaire Bornes à sertir
Longueur de la gaine du câble dénudé 20~25mm
Longueur d'isolation du fil de pelage
Données environnementales Température nominale -25 ~ 80 ℃
Degré de protection IP67
Respect de l'environnement Annexe modificative RoHS2.0 2015/863
Degré de pollution 3

Connecteur fil à fil DEUTSCH HD série HD10-9-1939P
DEUTSCH HD Series HD10-9-1939P Wire To Wire Connector


Substitution des connecteurs fil à fil série Deutsch HD10
Deutsch HD10 Series Wire To Wire Connector Subsititude


Connecteur fil à fil série Deutsch HD10, boîtier pour bornes mâles
Deutsch HD10 Series Wire To Wire Connector，Housing for Male Terminals
