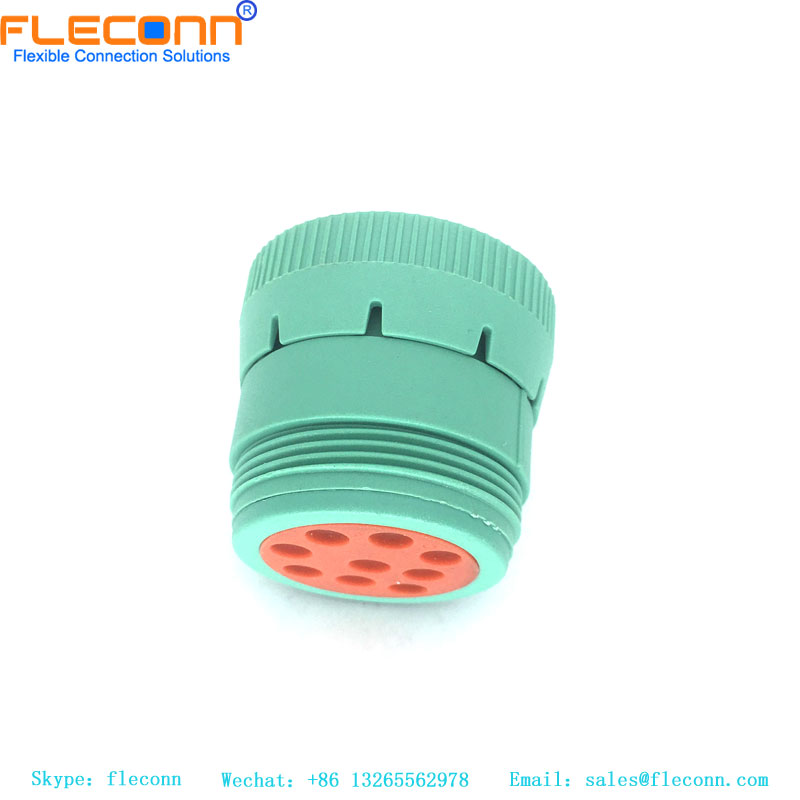

HD16-9-1939S-P080 TE Connectivity AMP Deutsch connecteur mâle femelle rond à 9 broches
HD16-9-1939S-P080 TE Connectivity AMP Deutsch connecteur mâle femelle rond à 9 broches HD16-9-1939S-P080 TE Connectivity AMP Deutsch connecteur mâle femelle rond à 9 broches HD16-9-1939S-P080 TE Connectivity AMP Deutsch connecteur mâle femelle rond à 9 broches

HD16-9-1939S-P080 TE Connectivity AMP Deutsch connecteur mâle femelle rond à 9 broches

No. d'article: HD16-9-1939S-P080
Série de produits : Série Deutsch HD16 Numéros de broches du connecteur : 9 broches/9 contacts Sexe : Femelle Type de terminaison : Bornes à sertir Caractéristique : Classe IP67 anti-eau et anti-poussière lorsqu'il est accouplé à un connecteur compatible
Citation requise
Description
Description

HD16-9-1939S-P080 TE Connectivity AMP Deutsch Connecteur mâle femelle rond à 9 broches Description

FLECONN peut personnaliser divers faisceaux de connecteurs TE/AMP pour ses clients, dans le but de transmettre de manière fiable des données, de l'énergie et des signaux dans les pires environnements et dans les conditions d'utilisation les plus extrêmes. Différents types de faisceaux de connecteurs peuvent être produits en fonction des besoins du client, ce qui peut réduire la taille et la consommation électrique des applications et améliorer les performances.

données techniques

Connecteur allemand 9 voies/9 pôles/9 broches série HD Connecteur allemand HD16-9-1939S-P080, terminaison à sertir

Paramètres mécaniques et électriques Norme de référence DIN EN 61076-2-109
Courant nominal 0,5A
Tension nominale 48V
Tension d'impulsion 300V
Résistance des contacts ≤10mΩ
La resistance d'isolement ≥100 MΩ
Blindage CEM Blindé
Résistance à la corrosion Test au brouillard salin > 48 heures
Durabilité >500 cycles d'accouplement/désaccouplement
Couple de serrage Recommandé : 1,0 Nm
Maximum : 1,2 Nm
Matériaux Contact masculin Bronze phosphoreux
Placage de contact Or (Au)
Insérer le corps isolant PA66+GF, Noir
Vis Écrou Laiton, CNC
Placage d'écrou de vis Plaqué nickel
Coque extérieure Alliage de zinc, nickelé
Joint torique Caoutchouc
Presse-étoupe Pennsylvanie
Écrou de presse-étoupe Alliage de zinc, nickelé
Câble accouplé Diamètre extérieur du câble 6mm ~ 8mm
Méthode de connexion filaire Bornes à sertir
Longueur de la gaine du câble dénudé 20~25mm
Longueur d'isolation du fil de pelage
Données environnementales Température nominale -25 ~ 80 ℃
Degré de protection IP67
Respect de l'environnement Annexe modificative RoHS2.0 2015/863
Degré de pollution 3

Connecteur allemand HD16-9-1939S-P080, série HD, 9 voies, 9 pôles, 9 broches
HD Series 9way9pole9pin Deutsch Connector HD16-9-1939S-P080 Deutsch Connector


HD16-9-1939S-P080 TE Connectivity AMP Deutsch connecteur mâle femelle rond à 9 broches
HD16-9-1939S-P080 TE Connectivity AMP Deutsch 9 Pin Round Male Female Connector


HD16-9-1939S-P080 Connecteur étanche automatique à 9 broches, prise mâle femelle
HD16-9-1939S-P080 9 Pin Auto Waterproof Connector Female Male Plug
