Connecteur femelle M12 à 4 broches codé D
Connecteur femelle M12 à 4 broches codé D Connecteur femelle M12 à 4 broches codé D Connecteur femelle M12 à 4 broches codé D Connecteur femelle M12 à 4 broches codé D Connecteur femelle M12 à 4 broches codé D

Connecteur femelle M12 à 4 broches codé D

No. d'article: M12-D-F-FW-ST-4P-02
Série de produits : Connecteur M12 Code du connecteur : Type D Sexe du connecteur : Femelle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 4P Guide de prise : Droit
Citation requise
Description
Description

Description du produit de la prise de blindage métallique M12



FLECONN, en tant que fournisseur professionnel de connecteurs m12, pourrait fournir des connecteurs m12 mâles et femelles étanches IP67/IP68 à 3 broches, 4 broches, 5 contacts, 6 positions, 8 broches, 12 broches, 17 pôles, tels qu'un connecteur de capteur codé A, un connecteur de bus de terrain codé B pour Profibus et interbus, connecteur codé C, codé D pour Ethernet industriel, Profinet, Ethernet IP et EtherCat et connecteur Ethernet industriel robuste haute vitesse 10 Gbit codé X. Ces connecteurs m12 sont classés comme pouvant être connectés/installables/fixables sur site, de type moulé, de type à montage sur panneau et ils sont largement utilisés dans les capteurs et actionneurs d'automatisation, la connexion par câble Ethernet industriel.


Paramètres du produit de la prise à blindage métallique M12



Série de produits : connecteur M12 Genre du connecteur : femelle
Code du connecteur : type D. Numéro de noyau du connecteur : 4P
Norme industrielle : IEC61076-2-101 Type de connecteur : à câbler sur site
Guide de prise : droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Température applicable: -20°- +80°
Calibre du fil de l'adaptateur : 22AWG-26AWG Méthode de connexion : connexion filetée
Courant nominal : 4A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 250 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ


Applications de prise à blindage métallique M12



●Capteurs, actionneurs, codeurs, moteurs ●Barrières lumineuses à grille industrielle
●Contrôle des processus d'automatisation d'usine ●Batterie d'équipement, semi-conducteur
●Équipement d'impression d'étiquettes d'emballage ●Bus de terrain : DeviceNet, CANopen, etc.
●Instruments et équipements industriels ●Electronique de navire NMEA 2000, transit ferroviaire
●Assemblage de circuits imprimés EMS ●Affichage extérieur LED, éclairage LED extérieur

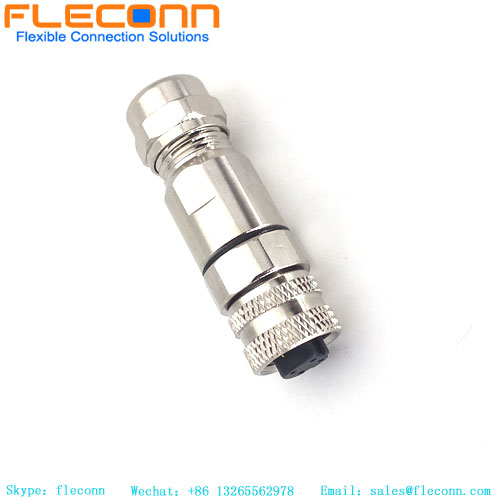

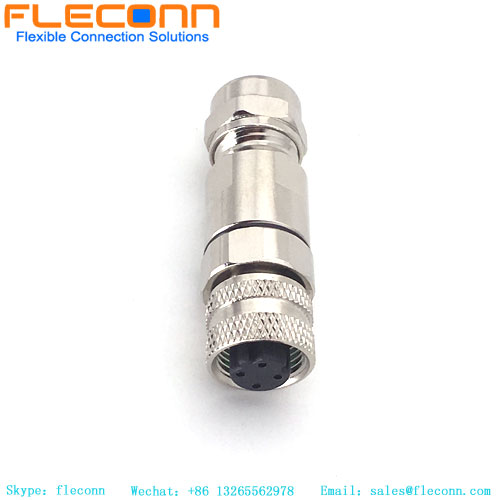

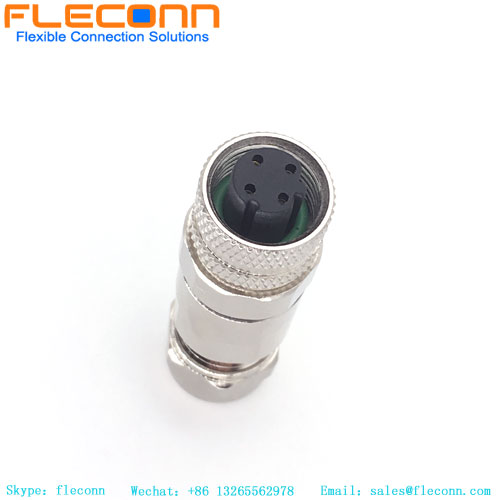

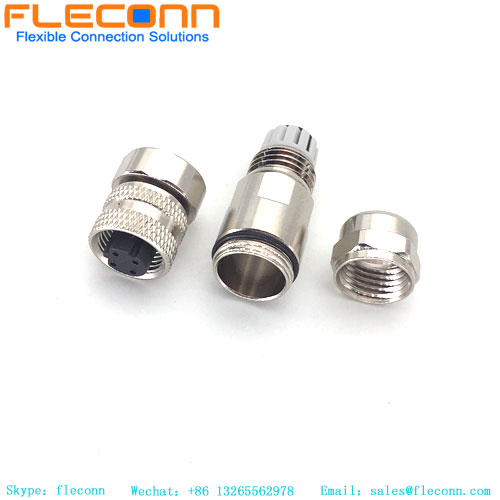

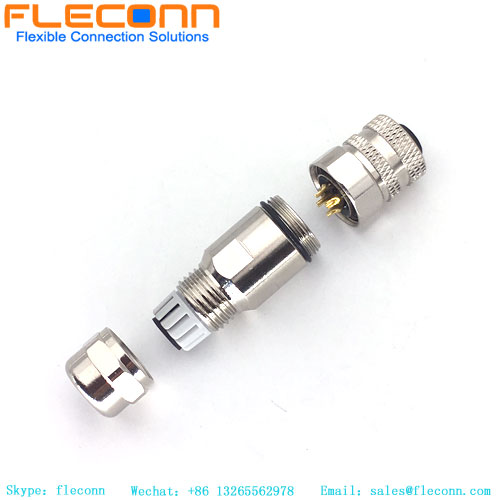

Photo de la prise de blindage métallique M12
M12 D-code 4 Position Female Connector With Shielding Housing


M12 Metal Shield Socket

M12 4 Pin D-Coded Female Connector

M12 4 Pin Female Assembled Connector

M12 4 Pos D-Coding Metal Connector

Autre connecteur à montage sur panneau M12

FLECONN can provide IP66 waterproof M12-X 8 Pin Panel Mount Connector for power and signal transmission connections.
