PAGE D'ACCUEIL > Connecteur et câble M5 M8 M12 M16 > Connecteur M8 > Connecteur de montage sur panneau PCB M8
Connecteur mâle à montage sur panneau à angle droit M8, 4 broches, bornes à souder DIP PCB
Connecteur mâle à montage sur panneau à angle droit M8, 4 broches, bornes à souder DIP PCB Connecteur mâle à montage sur panneau à angle droit M8, 4 broches, bornes à souder DIP PCB Connecteur mâle à montage sur panneau à angle droit M8, 4 broches, bornes à souder DIP PCB Connecteur mâle à montage sur panneau à angle droit M8, 4 broches, bornes à souder DIP PCB

Connecteur mâle à montage sur panneau à angle droit M8, 4 broches, bornes à souder DIP PCB

No. d'article: M8-A-M-RA-PCB-04P
Série de produits : Connecteur à montage sur panneau M8 Code du connecteur : Type A Sexe du connecteur : Mâle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 4P Guide de prise : Angle droit
Citation requise
Description Revoir
Description

Connecteur de montage sur panneau à Angle droit mâle M8 à 4 broches, bornes à souder DIP PCB Description du produit



FLECONN peut fournir une fiche mâle à 4 broches et un connecteur de câble femelle m8 à 4 pôles. Ces connecteurs de câble à câbler sur site M8 peuvent être utilisés pour connecter des capteurs et des systèmes d'automatisation industrielle en les assemblant et en les installant sur le terrain avec des câbles de différentes longueurs .


Paramètres du produit de montage sur panneau blindé étanche M8 à 90 degrés



Série de produits : connecteur M8 Genre du connecteur: mâle
Code du connecteur : type B. Numéro de noyau du connecteur : 4P
Norme industrielle : IEC61076-2-101 Type de connecteur : Assemblage sur site
Guide de prise : angle droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Température applicable: -20°- +80°
Calibre du fil de l'adaptateur : 22AWG-26AWG Méthode de connexion : connexion filetée
Courant nominal : 4A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 60 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ


M8 applications protégées imperméables de support de connecteur de bâti de panneau de 90 degrés



●Capteurs, actionneurs, codeurs, moteurs ●Barrières lumineuses à grille industrielle
●Contrôle des processus d'automatisation d'usine ●Batterie d'équipement, semi-conducteur
●Équipement d'impression d'étiquettes d'emballage ●Bus de terrain : DeviceNet, CANopen, etc.
●Instruments et équipements industriels ●Electronique de navire NMEA 2000, transit ferroviaire
●Assemblage de circuits imprimés EMS ●Affichage extérieur LED, éclairage LED extérieur

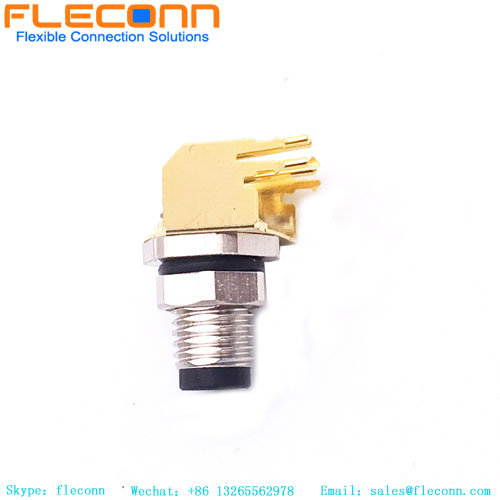

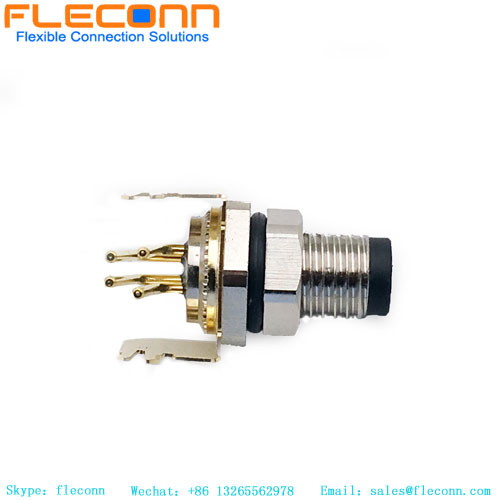

Photo du connecteur de montage sur panneau blindé étanche M8 à 90 degrés


M8 4 Pin Male Rear Mounting Panel Connector


M8 4 Postion Right Angle Pcb Connector, Male, Shielding

M8 90 Degree Waterproof Shielded 90 degree angled Panel Mount Connector

M8 Right Angle Pcb Connector, 4 Pin

Autre connecteur M8

FLECONN can provide IP66 waterproof M8 3Pin Connector for power and signal transmission connections.
