PAGE D'ACCUEIL > Connecteur et câble M5 M8 M12 M16 > Connecteur M12 > Connecteur M12 installable sur site - Coque métallique
Connecteur assemblé M12 12 positions
Connecteur assemblé M12 12 positions Connecteur assemblé M12 12 positions Connecteur assemblé M12 12 positions Connecteur assemblé M12 12 positions Connecteur assemblé M12 12 positions

Connecteur assemblé M12 12 positions

No. d'article: M12-A-F-FW-ST-12P-01
Série de produits : Connecteur M12 Code du connecteur : Type A Sexe du connecteur : Femelle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 12P Guide de prise : Droit
Citation requise
Description Revoir
Description

Connecteur assemblé M12 12 positions Description du produit



FLECONN, en tant que fournisseur professionnel de connecteurs m12, pourrait fournir des connecteurs m12 mâles et femelles étanches IP67/IP68 à 3 broches, 4 broches, 5 contacts, 6 positions, 8 broches, 12 broches, 17 pôles, tels qu'un connecteur de capteur codé A, un connecteur de bus de terrain codé B pour Profibus et interbus, connecteur codé C, codé D pour Ethernet industriel, Profinet, Ethernet IP et EtherCat et connecteur Ethernet industriel robuste haute vitesse 10 Gbit codé X. Ces connecteurs m12 sont classés comme pouvant être connectés/installables/fixables sur site, de type moulé, de type à montage sur panneau et ils sont largement utilisés dans les capteurs et actionneurs d'automatisation, la connexion par câble Ethernet industriel.


Paramètres du produit du connecteur assemblé M12 12 Pos



Série de produits : connecteur M12 Genre du connecteur : femelle
Code du connecteur : type A Numéro de noyau du connecteur: 12P
Norme industrielle : IEC61076-2-101 Type de connecteur : à câbler sur site
Guide de prise : droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Température applicable: -20°- +80°
Calibre du fil de l'adaptateur : 22AWG-26AWG Méthode de connexion : connexion filetée
Courant nominal : 4A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 250 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ


Applications de connecteurs assemblés M12 12 positions



●Capteurs, actionneurs, codeurs, moteurs ●Barrières lumineuses à grille industrielle
●Contrôle des processus d'automatisation d'usine ●Batterie d'équipement, semi-conducteur
●Équipement d'impression d'étiquettes d'emballage ●Bus de terrain : DeviceNet, CANopen, etc.
●Instruments et équipements industriels ●Electronique de navire NMEA 2000, transit ferroviaire
●Assemblage de circuits imprimés EMS ●Affichage extérieur LED, éclairage LED extérieur

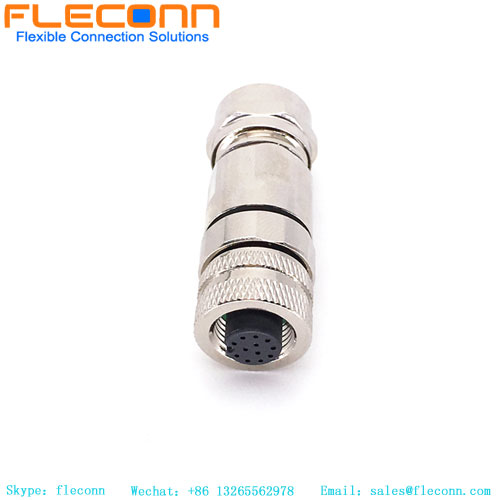

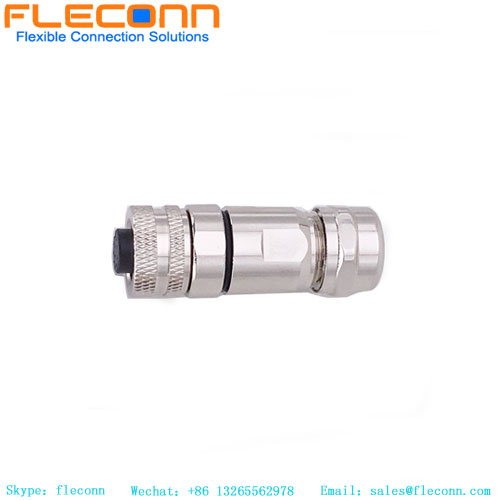

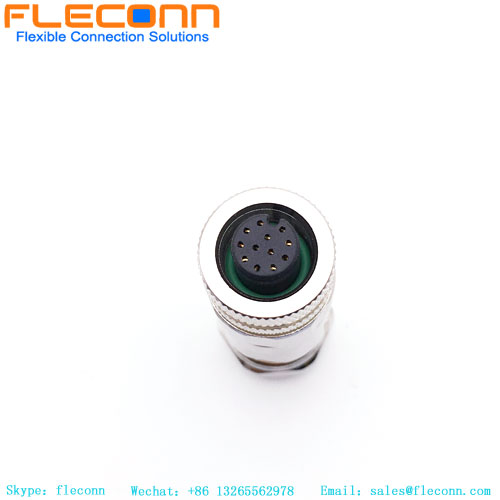

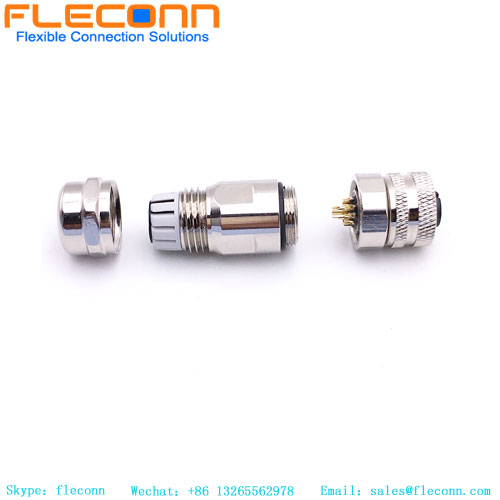

Photo du connecteur assemblé M12 12 positions
M12 A Coded 12 Pin Straight Female Connector


M12 12 Pos Assembled Connector

M12 Metal Assembled Shield Connector

M12 12 Pole A-coded Female Connector

M12 A-Coded Metal Assembled Plug

Autre connecteur M12

FLECONN can manufacture A-Coded B-Coded C-coded D-Coded K-Coded L-Coded S-coded T-coded X-Coded 3 pole 4 pin 5 pin 6 way 8 contacts 12 positions 17 pins male and female m12 connectors for industry automation, sensor and actuator systems, DeviceNet, Profibus, Interbus, Industrial Ethernet, Machine Vision Camera, Industrial Camera, Profinet, Ethernet/IP and EtherCat, Motor, Frequency-convertors. These m12 connectors have molding type, field wireable/field installable/field mountable type, pcb panel mount type, wire solder-cup terminal panel mount type. There are straight, right angle, T-shape and Y-shape connector available. These M12 male and female connector can reach IP67 IP68 waterproof rating.
