PAGE D'ACCUEIL > Connecteur et câble M5 M8 M12 M16 > Connecteur M12 > Connecteur à montage sur panneau PCB M12 - Droit

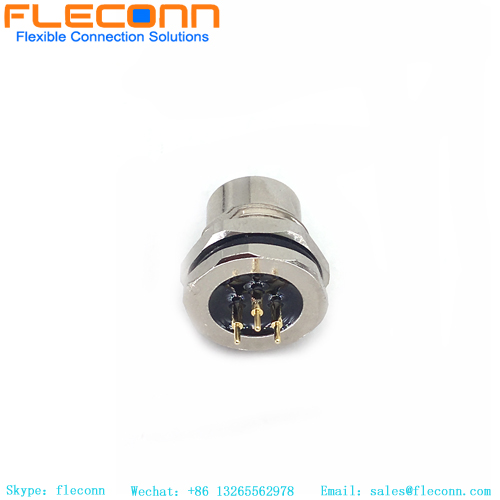

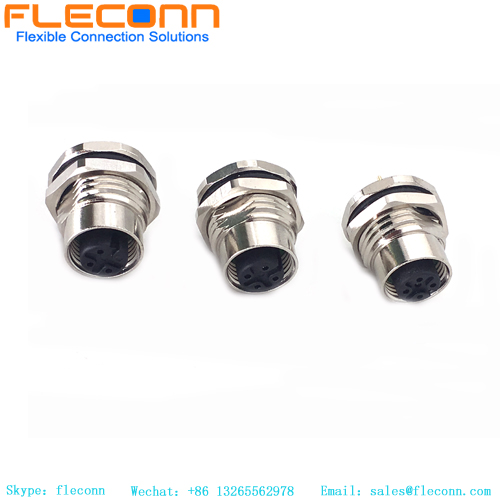

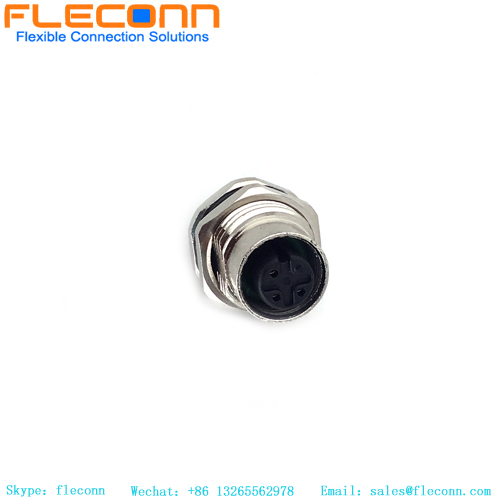

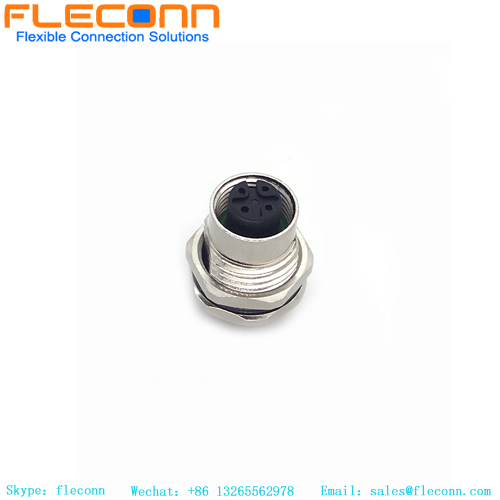

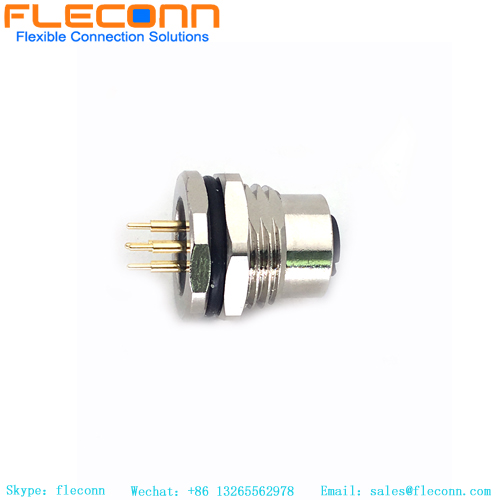

Connecteur M12 à 3 pôles fixé à l'avant
Connecteur M12 à 3 pôles fixé à l'avant Connecteur M12 à 3 pôles fixé à l'avant Connecteur M12 à 3 pôles fixé à l'avant Connecteur M12 à 3 pôles fixé à l'avant Connecteur M12 à 3 pôles fixé à l'avant

Connecteur M12 à 3 pôles fixé à l'avant

No. d'article: M12-A-F-PM-ST-03P
Série de produits : Connecteur à montage sur panneau M12 Code du connecteur : Type A Sexe du connecteur : Femelle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 3P Guide de prise : Droit
Citation requise
Description Revoir
Description

Description du connecteur PCB à montage arrière M12 à 3 broches



Le connecteur à montage sur panneau M12 avec fiche mâle 3 4 5 6 8 12 17 broches et prise femelle et contacts plaqués or disponibles peuvent être fournis par FLECONN. Afin de déterminer la direction de la sortie de câble coudée du connecteur homologue, nous pouvons fournir des connecteurs à montage sur panneau M12 à angle droit de 90 degrés avec une broche à souder en fil à 4, 5 et 8 positions et une broche à souder DIP pour PCB. Une fois complètement accouplés, les connecteurs sont classés IP67 pour garantir la protection contre les liquides et la poussière.


Paramètres du produit du connecteur de montage sur PCB M12 à 3 broches



Série de produits : connecteur à montage sur panneau M12 Genre du connecteur : femelle
Code du connecteur : type A Numéro de noyau du connecteur : 3P
Norme industrielle : IEC61076-2-109 Type de connecteur : type de panneau, verrouillage avant
Guide de prise : droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Température applicable: -20°- +80°
Calibre du fil de l'adaptateur : 26AWG Méthode de connexion : connexion filetée
Courant nominal : 0,5 A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 50 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ


Connecteur M12 à 3 pôles fixé à l'avant
M12 3 Pole Front Fastened Connector


M12 3 Pin Rear Mount PCB Connector


M12 3 Pin PCB Mount Connector

M12 3 Pin Female PCB Connector

M12 3 4 5 Pin PCB Panel Mount Connector

Autre connecteur à montage sur panneau M12

FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.
