PAGE D'ACCUEIL > Connecteur et câble M5 M8 M12 M16 > Connecteur M12 > Connecteur à montage sur panneau M12 - Fil à souder

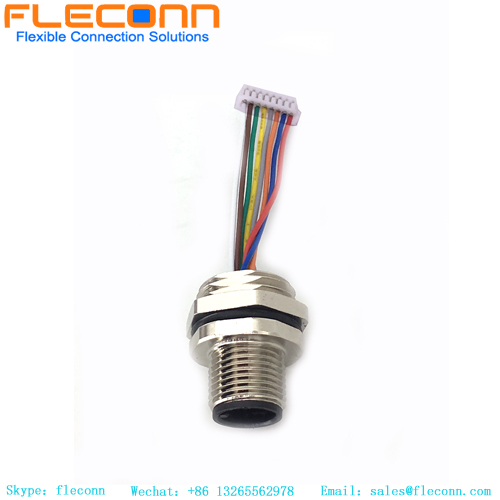

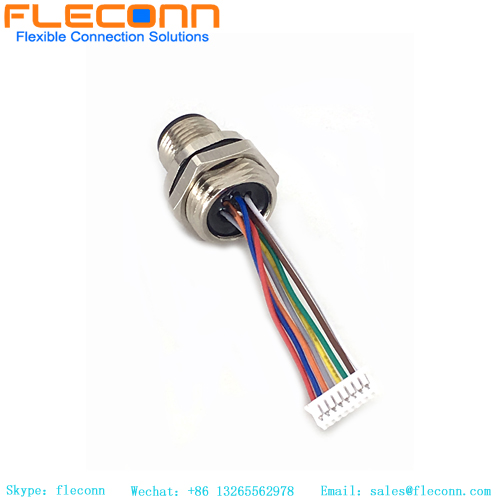

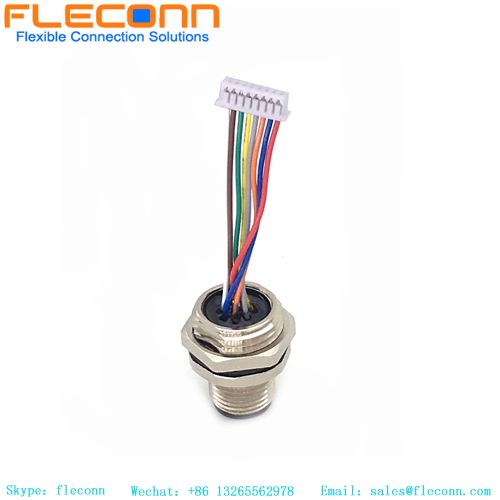

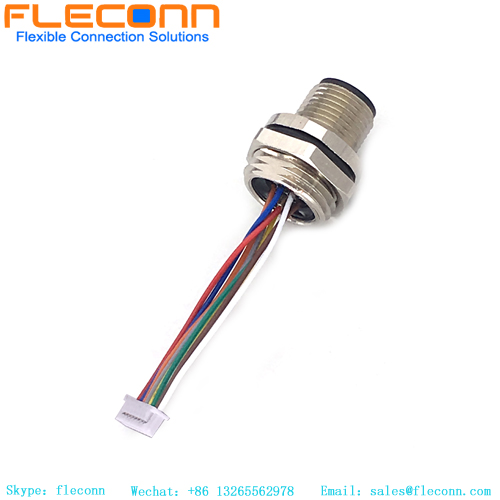

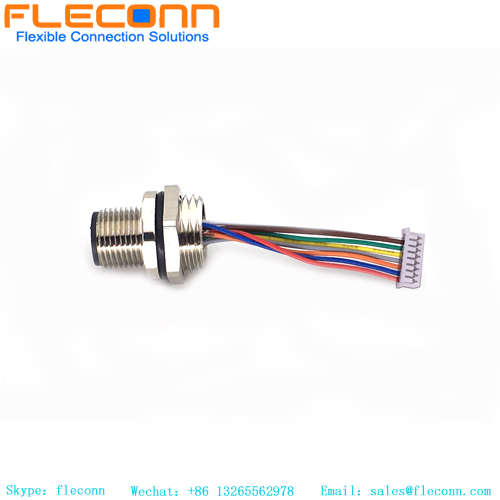

Connecteur de montage sur panneau avant M12 à 8 broches avec câble
Connecteur de montage sur panneau avant M12 à 8 broches avec câble Connecteur de montage sur panneau avant M12 à 8 broches avec câble Connecteur de montage sur panneau avant M12 à 8 broches avec câble Connecteur de montage sur panneau avant M12 à 8 broches avec câble Connecteur de montage sur panneau avant M12 à 8 broches avec câble

Connecteur de montage sur panneau avant M12 à 8 broches avec câble

No. d'article: 00511
Série de produits : Connecteur à montage sur panneau M12 - Fil à souder Calibre de fil : 22-28AWG Calibre de fil d'adaptateur : 22-28AWG Sexe du connecteur : Mâle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 8P Guide de prise : Droit
Citation requise
Description Revoir
Description

Connecteur à montage sur panneau M12 à 8 pôles vers la description du faisceau de câbles du connecteur JST



Le connecteur à montage sur panneau M12 avec fiche mâle 3 4 5 6 8 12 17 broches et prise femelle et contacts plaqués or disponibles peuvent être fournis par FLECONN. Afin de déterminer la direction de la sortie de câble coudée du connecteur homologue, nous pouvons fournir des connecteurs à montage sur panneau M12 à angle droit de 90 degrés avec une broche à souder en fil à 4, 5 et 8 positions et une broche à souder DIP pour PCB. Une fois complètement accouplés, les connecteurs sont classés IP67 pour garantir la protection contre les liquides et la poussière.


Paramètres du produit du câble de connecteur à montage sur panneau M12 8 Pos



Série de produits : connecteur à montage sur panneau M12 Genre du connecteur : mâle
Code du connecteur : type X. Numéro de noyau du connecteur: 8P
Norme industrielle : IEC61076-2-109 Type de connecteur : type de panneau, verrouillage avant
Guide de prise : droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Température applicable: -20°- +80°
Calibre du fil de l'adaptateur : 26AWG Méthode de connexion : connexion filetée
Courant nominal : 0,5 A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 50 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ


Câble de connecteur fixé à l'arrière à 8 broches, code A M12
M12 8 Pin Front Panel Mount Connector With Cable


M12 8 Pole Panel Mount Connector To JST Connector Wire Harness


M12 8 Pos Panel Mount Connector Cable

M12 A-coded 8 Pin Rear Fastened Connector Cable

M12 8 Pin Front Mount Connector With JST Series Connector Cable

Autre connecteur à montage sur panneau M12

FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.
