PAGE D'ACCUEIL > Connecteur et câble M5 M8 M12 M16 > Connecteur M12 > Connecteur M12 installable sur site - Coque métallique
Connecteur à angle droit en métal M12
Connecteur à angle droit en métal M12 Connecteur à angle droit en métal M12 Connecteur à angle droit en métal M12 Connecteur à angle droit en métal M12 Connecteur à angle droit en métal M12

Connecteur à angle droit en métal M12

No. d'article: M12-A-M-FW-RA-08P-01
Série de produits : Connecteur M12 Code du connecteur : Type A Sexe du connecteur : Mâle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 8P Guide de prise : Angle droit
Citation requise
Description Revoir
Description

Connecteur à angle droit en métal M12 Description du produit



FLECONN, en tant que fournisseur professionnel de connecteurs m12, pourrait fournir des connecteurs m12 mâles et femelles étanches IP67/IP68 à 3 broches, 4 broches, 5 contacts, 6 positions, 8 broches, 12 broches, 17 pôles, tels qu'un connecteur de capteur codé A, un connecteur de bus de terrain codé B pour Profibus et interbus, connecteur codé C, codé D pour Ethernet industriel, Profinet, Ethernet IP et EtherCat et connecteur Ethernet industriel robuste haute vitesse 10 Gbit codé X. Ces connecteurs m12 sont classés comme pouvant être connectés/installables/fixables sur site, de type moulé, de type à montage sur panneau et ils sont largement utilisés dans les capteurs et actionneurs d'automatisation, la connexion par câble Ethernet industriel.


Paramètres du produit du connecteur à angle droit en métal M12



Série de produits : connecteur M12 Genre du connecteur : mâle
Code du connecteur : type A Numéro de noyau du connecteur: 8P
Norme industrielle : IEC61076-2-101 Type de connecteur : à câbler sur site
Guide de prise : angle droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Température applicable: -20°- +80°
Calibre du fil de l'adaptateur : 22AWG-26AWG Méthode de connexion : connexion filetée
Courant nominal : 4A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 250 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ


Applications du connecteur à angle droit en métal M12



●Capteurs, actionneurs, codeurs, moteurs ●Barrières lumineuses à grille industrielle
●Contrôle des processus d'automatisation d'usine ●Batterie d'équipement, semi-conducteur
●Équipement d'impression d'étiquettes d'emballage ●Bus de terrain : DeviceNet, CANopen, etc.
●Instruments et équipements industriels ●Electronique de navire NMEA 2000, transit ferroviaire
●Assemblage de circuits imprimés EMS ●Affichage extérieur LED, éclairage LED extérieur

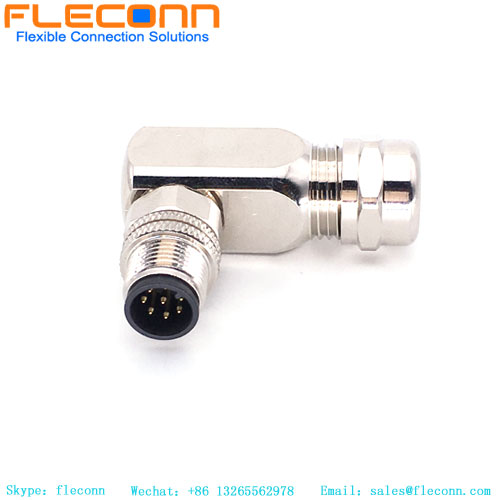

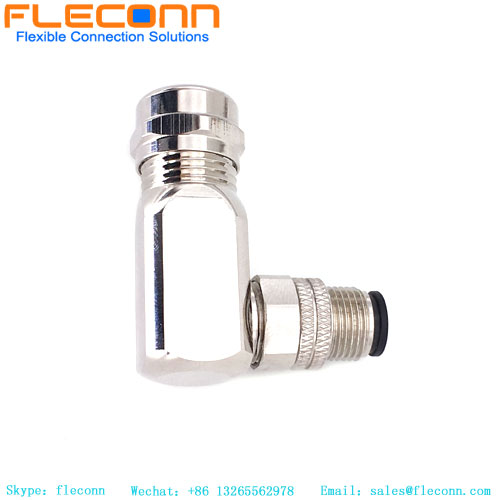

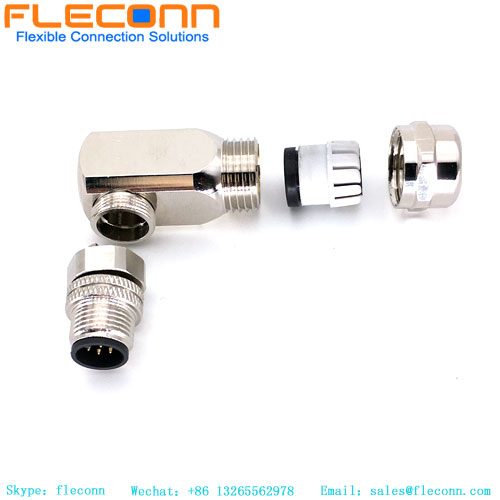

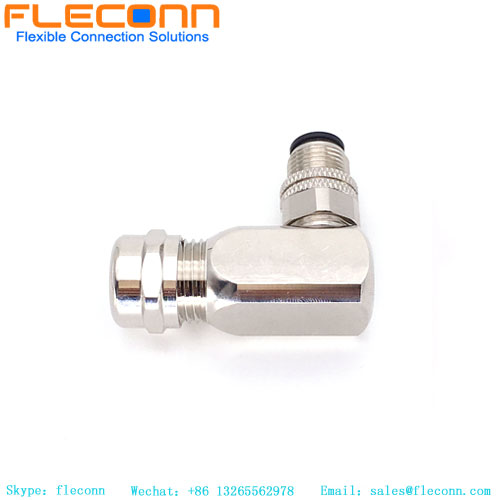

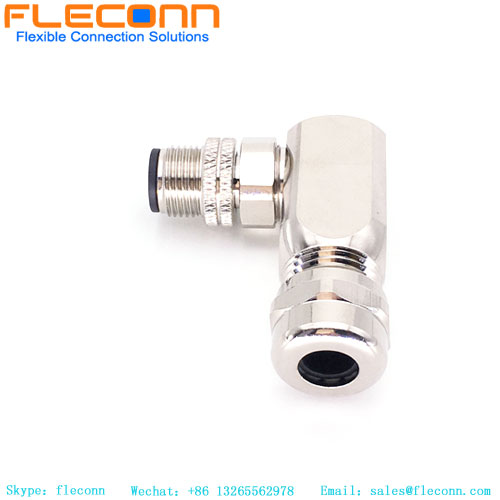

Photo du connecteur à angle droit en métal M12
M12 8 Pin Right Angle Male Connector


M12 Metal Right Angle Connector

M12 A-Coded Connector

M12 Metal Assembled Plug

M12 12 Pole Male 90 Degree Connector

Autre connecteur M12

FLECONN can manufacture A-Coded B-Coded C-coded D-Coded K-Coded L-Coded S-coded T-coded X-Coded 3 pole 4 pin 5 pin 6 way 8 contacts 12 positions 17 pins male and female m12 connectors for industry automation, sensor and actuator systems, DeviceNet, Profibus, Interbus, Industrial Ethernet, Machine Vision Camera, Industrial Camera, Profinet, Ethernet/IP and EtherCat, Motor, Frequency-convertors. These m12 connectors have molding type, field wireable/field installable/field mountable type, pcb panel mount type, wire solder-cup terminal panel mount type. There are straight, right angle, T-shape and Y-shape connector available. These M12 male and female connector can reach IP67 IP68 waterproof rating.
