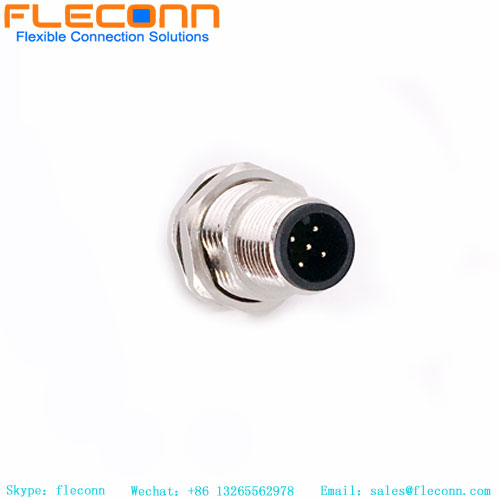

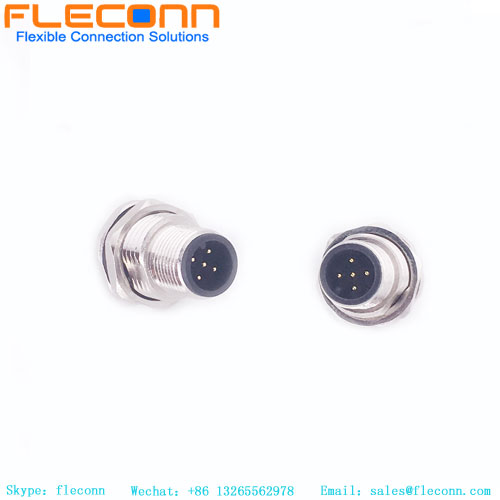

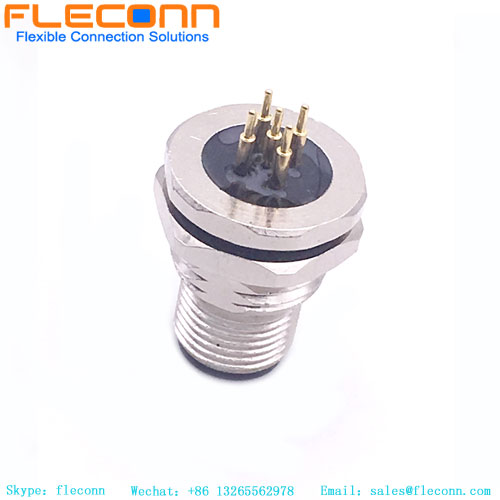

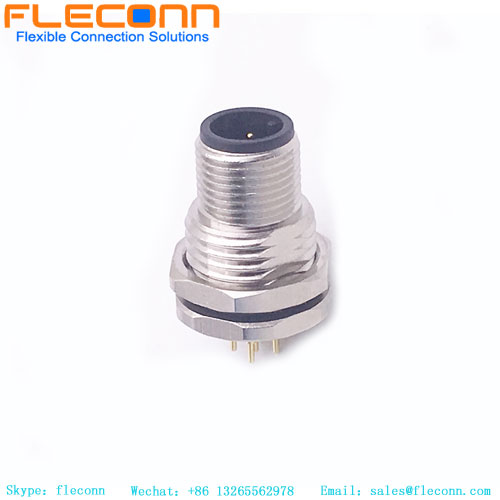

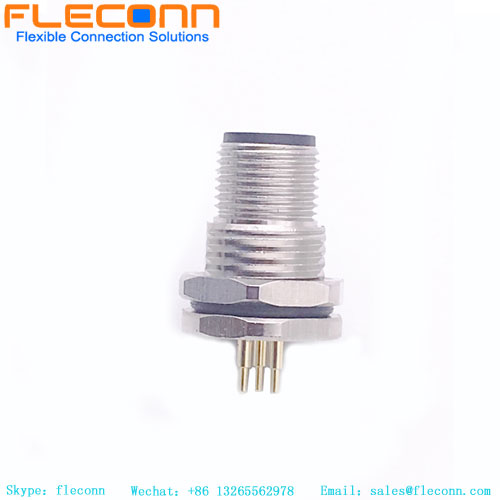

Connecteur à montage sur panneau PCB M12
Connecteur à montage sur panneau PCB M12 Connecteur à montage sur panneau PCB M12 Connecteur à montage sur panneau PCB M12 Connecteur à montage sur panneau PCB M12 Connecteur à montage sur panneau PCB M12

Connecteur à montage sur panneau PCB M12

No. d'article: M12-A-M-PM-ST-05P-04
Série de produits : Connecteur à montage sur panneau M12 Code du connecteur : Type A Sexe du connecteur : Mâle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 5P Guide de prise : Droit
Citation requise
Description Revoir
Description

Connecteur à montage sur panneau PCB M12 Description du produit



Le connecteur à montage sur panneau M12 avec fiche mâle 3 4 5 6 8 12 17 broches et prise femelle et contacts plaqués or disponibles peuvent être fournis par FLECONN. Afin de déterminer la direction de la sortie de câble coudée du connecteur homologue, nous pouvons fournir des connecteurs à montage sur panneau M12 à angle droit de 90 degrés avec une broche à souder en fil à 4, 5 et 8 positions et une broche à souder DIP pour PCB. Une fois complètement accouplés, les connecteurs sont classés IP67 pour garantir la protection contre les liquides et la poussière.


Paramètres du produit du connecteur à montage sur panneau PCB M12



Série de produits : connecteur à montage sur panneau M12 Genre du connecteur : mâle
Code du connecteur : type A Numéro de noyau du connecteur : 4P
Norme industrielle : IEC61076-2-109 Type de connecteur : type de panneau, verrouillage avant
Guide de prise : droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Température applicable: -20°- +80°
Calibre du fil de l'adaptateur : 22AWG-26AWG Méthode de connexion : connexion filetée
Courant nominal : 4A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 250 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ


Applications de connecteur à montage sur panneau PCB M12



●Capteurs, actionneurs, codeurs, moteurs ●Barrières lumineuses à grille industrielle
●Contrôle des processus d'automatisation d'usine ●Batterie d'équipement, semi-conducteur
●Équipement d'impression d'étiquettes d'emballage ●Bus de terrain : DeviceNet, CANopen, etc.
●Instruments et équipements industriels ●Electronique de navire NMEA 2000, transit ferroviaire
●Assemblage de circuits imprimés EMS ●Affichage extérieur LED, éclairage LED extérieur


Connecteur à montage sur panneau PCB M12
M12 5 Pin A-Coded Male PCB Panel Connector, Rear Mounting Connector


M12 5 Pin Panel Mount Connector


M12 A-Coded Male Panel Mount Connector

M12 5 Pin PCB Panel Connector

M12 PCB Panel Mount Connector

Autre connecteur à montage sur panneau M12

FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.
