PAGE D'ACCUEIL > Connecteur et câble M5 M8 M12 M16 > Connecteur M8 > Connecteur à montage sur panneau M8 avec bornes à coupelle à souder

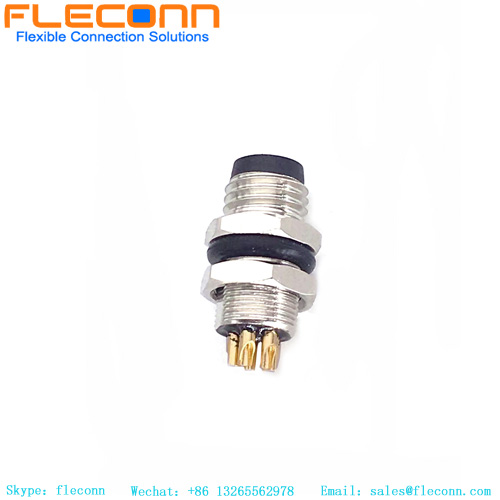

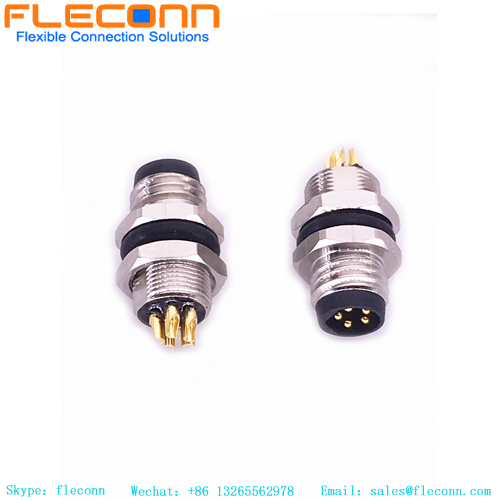

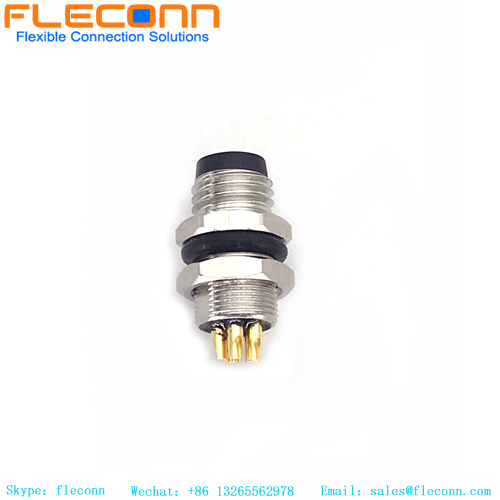

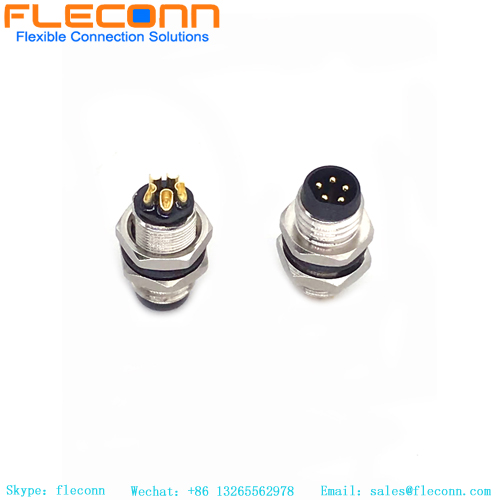

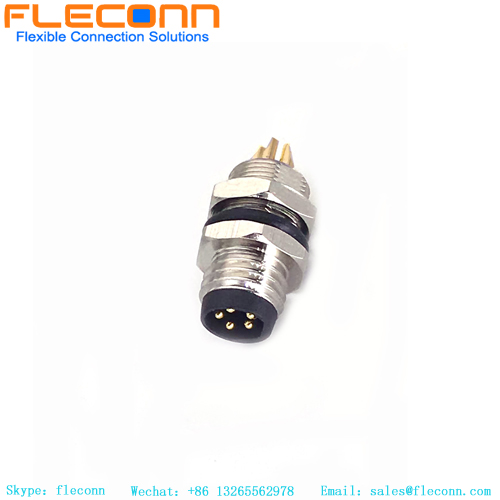

Connecteur mâle à montage sur panneau M8 à 5 broches
Connecteur mâle à montage sur panneau M8 à 5 broches Connecteur mâle à montage sur panneau M8 à 5 broches Connecteur mâle à montage sur panneau M8 à 5 broches Connecteur mâle à montage sur panneau M8 à 5 broches Connecteur mâle à montage sur panneau M8 à 5 broches

Connecteur mâle à montage sur panneau M8 à 5 broches

No. d'article: M8-A-M-ST-PM-05P
Série de produits : Connecteur à montage sur panneau M8 avec bornes à souder Calibre de fil : 22-28AWG Sexe du connecteur : Mâle et femelle Degré d'étanchéité : IP67 Numéro de noyau du connecteur : 5 broches Guide de prise : Angle droit
Citation requise
Description
Description

Description du connecteur M8 à 5 broches mâle fixé à l'arrière



Produit de connecteur de câble moulé M8 (fiche), les pièces du connecteur et le câble ont été moulés par injection ensemble avant de quitter l'usine. Notre matériau de fil commun est un câble en matériau de gaine extérieure en PUR ou en PVC, et le fil central interne est requis en fonction de l'application terminale du produit. Nous utilisons couramment du PVC, du SR-PVC, du PP, du PE et d'autres matériaux pour la sélection. Les connecteurs d'extrémité de carte M8 correspondants (prises) incluent le type de soudage par fil électronique et le type de broche de carte PCB. Le type de soudage d'extrémité de carte M8 peut être soudé avec un fil électronique et un emballage d'empotage en résine selon les exigences de réservation du client.

Paramètres du produit du connecteur fixé fileté à montage arrière M8 à 5 pôles



Série de produits : câble de connecteur M8 Genre du connecteur : homme et femme
Norme industrielle : CEI 61076-2-104 Numéro de noyau du connecteur: 5P
Guide de prise : angle droit Matériau du terminal : Cuivre
Degré d'étanchéité : IP67 Méthode de câblage : fil à souder
Calibre du fil : 20-28AWG Méthode de connexion : connexion filetée
Noyau en caoutchouc du connecteur : PA66 Matériau d'injection : TPU
Courant nominal : 4A Conducteur du connecteur : cuivre plaqué or
Tension nominale : 30 V Résistance d'isolation : ≥100 mΩ
Méthode d'étanchéité : bague d'étanchéité de type O. Résistance du conducteur : ≤5 mΩ
Température applicable: -20°- +80°
Gaine de fil : PVC/PUR


Connecteur à montage sur panneau avant M8 5 positions

M8 5 Pin Male Panel Mount Connector


M8 5 Pin Male Rear Fastened Connector


M8 5 Pole Rear Mount Threaded Fastened Connector


M8 5 Pin B-Coding Male Panel Mount Connector


M8 5 Pos Front Panel Mount Connector


Autre connecteur à montage sur panneau M8

M8 connector is classified as m8 field wireable cable connector, m8 molded cable connector, m8 pcb connector, m8 panel mount connector with wire solder cup terminals
